FPGA即现场可编程门阵列，属于可编程逻辑器件的一种。随着工艺的进步和EDA设计工具的不断发展，FPGA的门槛（学习成本和价格成本）也越来越低，目前已经成为实现数字系统的主流平台之一。FPGA的集成度越来越高，而对应的功耗和成本却在不断降低，使得其被广泛应用到各种领域中去，像是蝴蝶效应那般，更多的应用领域也催生各个FPGA厂商对旗下的产品也做越来越细致的划分，对于产品来说，这是件好事，但是对于硬件工程师来说，好处是可以按需选型节约成本，但也意味着器件的选型和资源评估需要更加谨慎。

买芯片网专注整合全球优质赛灵思代理商现货资源，是国内领先的Altera(英特尔)、Lattice(莱迪思)、Xilinx(赛灵思 AMD)芯片采购服务平台，买芯片网轻松满足您的芯片采购需求.

当工程师要选择FPGA开发板的时候，首先要问的是我们能得到什么以及我们准备用它来做什么？对于初学者来说，FPGA还是相当令人生畏的，但是如果有一个好的评估板作为开端，那将能达到事半功倍的效果，或许FPGA的入门并不是传说中的那么困难。今天，爱板网将为大家介绍一款通用型的、低成本的FPGA开发套件——由AVNET推出的ArTIx-7 50T FPGA评估套件。

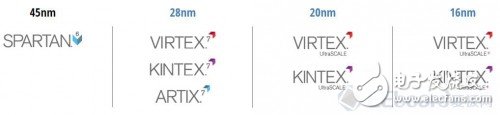

ArTIx-7 50T评估套件是基于Xilinx 28nm的ArTIx-7系列FPGA数字开发平台，就目前而言，Xilinx公司的FPGA产品线非常丰富，涵盖了低中高端三个档次并跨越45nm到16nm多代工艺。

其中包含面向低端系列的SPARTAN6、ARTIX-7以及Zynq-7000 ALL Programmable Soc，和面向不同需求的中高端产品系列以及强大的异构处理平台Zynq UtraScale+ MPSoC。

Artix-7 器件在28nm的工艺上实现了低成本和低功耗，并且经过优化，可以在设计中实现最佳的性能与功耗结合，另外，Artix-7 器件具有非常显著的特点，集成了AMS、收发器等功能，可以广泛的应用在软件定义无线电、机器视觉照相以及低端无线回传的领域。

基本了解了开发板主平台后，我们实际来看下Artix-7 50T评估套件。由于板卡是AVNET设计的，所以在盒子上可以看到有AVNET商标。

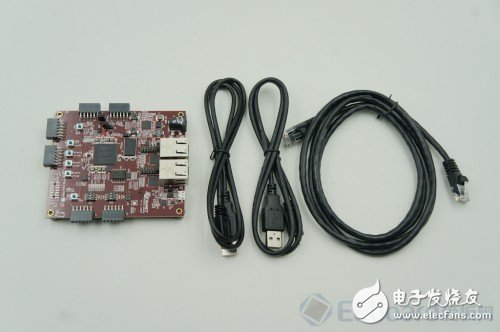

包装盒内部除了评估板外，还配备了一根网线，两根MicroUSB线，或许有人有疑惑，为什么配备两根MicroUSB线呢？其实一根是用于串口输出以及供电，另一根用于板卡的下载调试。

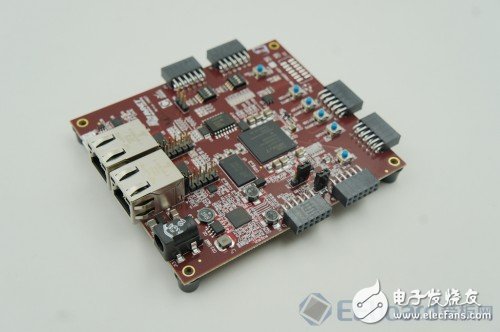

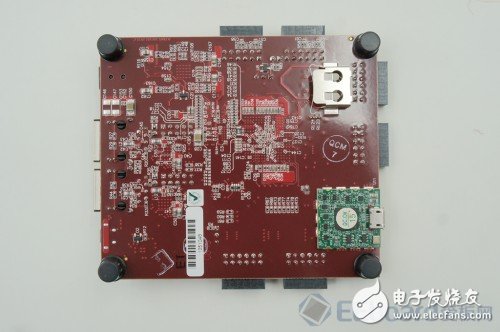

板子为暗红色PCB板，整体不是太大，跟成人巴掌那般大小，做工很扎实。Artix-7 50T FPGA评估套件的手册等资料可以在AVNET官网免费下载，值得一提的是AVNET提供了板卡的全套电路图，对于想了解和着手Artix-7系列FPGA芯片的电路设计是一个非常好的参考。

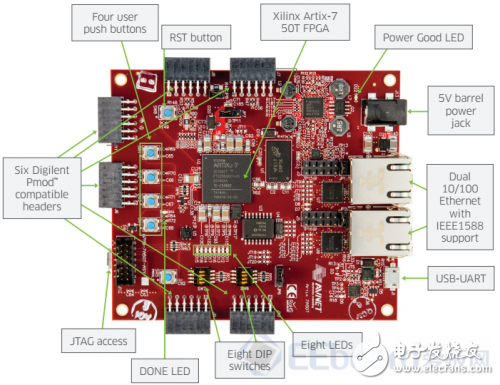

评估板上的资源如下所示。

10 个用户 LED
12 个连接到 Pmod
16 AMS 输入
200 MHz LVCMOS 振荡器（系统时钟）
256MB DDR3 SDRAM
32 KB I2C EEPROM
32 MB QSPI Flash
4 个用于电源监控电路
5个用户按钮开关
512b EEPROM，支持 SHA-256 认证引擎
6 个兼容于 Digilent 的 Pmod? 接口，支持 48 个用户 I/O 引脚
8 个用户 DIP 开关
双 10/100 以太网接口
JTAG 编程/配置端口
配对适应双倍宽度 Pmod
作为差分对布线
支持 IEEE1588
USB-UART 接口
Xilinx PC4 和 Digilent SMT2
Xilinx XC7A50T-1FTG256C
