新一代触摸屏示波器MSO6B独特的4种分析功能
南皇电子专注于整合中国优质电子Xilinx代理商国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制Xilinx芯片供应商，轻松满足您的需求Xilinx芯片采购需求.

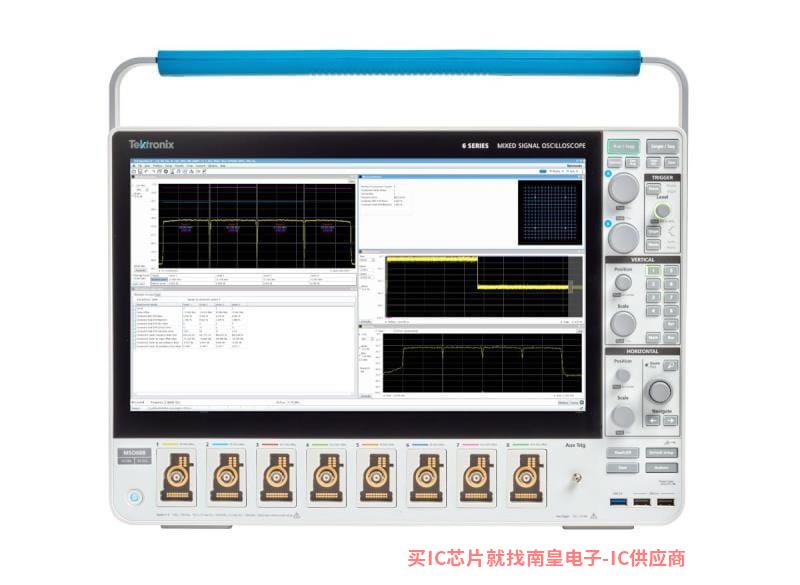

最低输入噪声高达10 GHz模拟带宽，MSO6B今天的分析和调试GHz嵌入式系统的时钟和总线速率提供了最佳的信号保真度。MSO6B手势开合-滑动-缩放触摸屏用户界面极具创新性，高清显示屏最多8个FlexChannel每个输入可以测量一个模拟信号或8个数字信号，可以随时应对当今最棘手的挑战(当然也可以应对明天的挑战)。
MSO6B它还提供了简化的先进测量和分析功能。它很容易表达GHz时钟和串行总线上的抖动通过集成测量将统计数据放入日常工具箱中，使用相同简单的拖放操作，添加高级测量和日常测量。
MSO6B有四种独特的分析功能使其脱颖而出，包括：

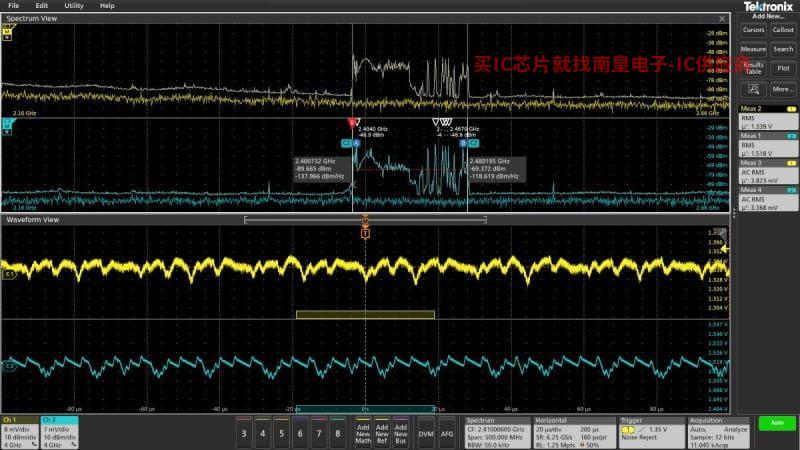

Spectrum View同步多通道频谱分析
查看频域中的一个或多个信号通常可以更容易地调试问题。几十年来，基于数学的示波器一直标准化FFT，以满足这一需求。但众所周知，FFT主要原因有两个。
首先，在执行频域分析时，您会考虑中心频率、频宽和带宽分析(RBW)由于这些功能通常存在于频谱分析仪在于频谱分析仪中。但在使用中FFT当您使用采样率、记录长度、时间/分度等各种传统示波器控制功能时，必须进行智能转换，才能在频域中找到视图。
第二，驱动FFT采集系统与提供模拟时域视图的采集系统相同。频域视图不是您想要的视图。在传统的示波器中FFT在两个域中同时优化视图几乎是不可能的。
Spectrum View改变了这一切。泰克在每一项技术中都获得了专利FlexChannel为时域提供取样器，为频域提供数字下变频器。可同时观察输入信号的时域视图和频域视图，并为每个域提供独立的收集设置。其他制造商提供各种频谱分析套件，声称非常简单易用，但都有上述限制。只有Spectrum View既简单易用，又能同时实现两个域的最佳视图。
观看介绍：用于多通道Spectrum View频谱分析
2. 快速表征时钟信号质量

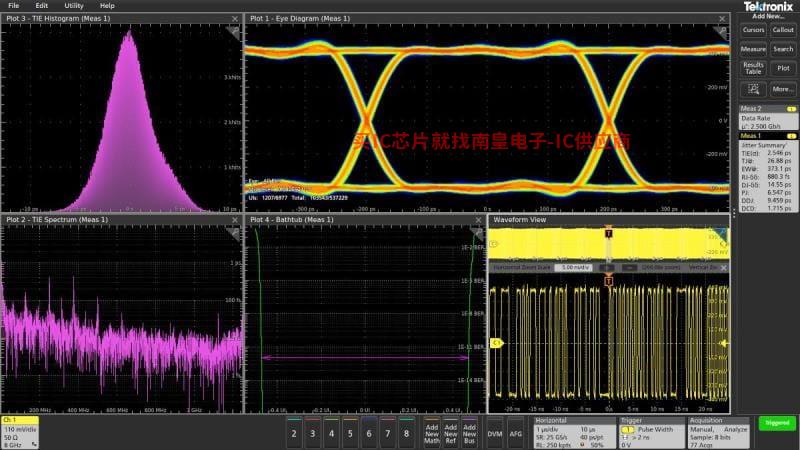

MSO6B无缝集成了DPOJET Essentials抖动和代码分析套件扩展了示波器的能力，可以在相邻的时钟和数据周期内实时采集。这可以测量时间间隔误差和相位噪声等关键抖动和定时参数，以帮助验证可能的系统定时问题。
时间趋势图和直方图等各种分析工具可以随时间快速显示定时参数，频谱分析可以快速显示抖动和调制源的准确频率和范围。
选项6-DJA增加了额外的抖动分析功能，可以更好地表示设备的性能。31种新的测量提供了完美的抖动、眼图分析和抖动分解算法，发现了当今高速串行设计、数字设计和通信系统设计中的信号完整性和相关来源。-DJA还提供眼图模板测试功能，可自动通过/未通过测试。
观看介绍： MSO6B高速串行和抖动测试
3. 高级功率分析提供快速可重复的电源测量功能

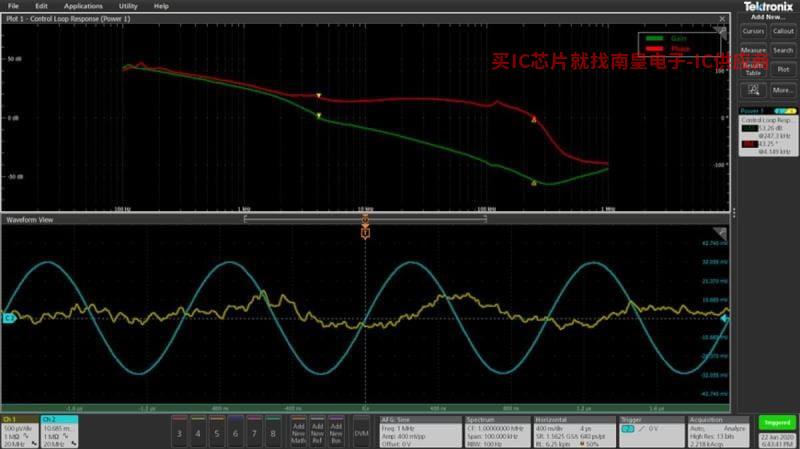

MSO6B还把选配的6-PWR功率分析套件集成到示波器的自动测量系统中，可快速、重复地分析功率质量、涌入电流、谐波、开关损耗、安全操作区域(SOA)、测量纹波、磁性材料、控制环路响应(波德图)和电源抑制比(PSRR)。
无需使用外部计算机或复杂的软件设置，自动测量功能只需按一个按钮即可提供优异的测量质量和可重复性。
观看介绍：波德图/控制环路响应测量电源
4. 调制信号信号分析功能
MSO6B结合选定的分析软件，提供了经济的中档示波器性能，可作为4通道10 GHz带宽解决方案也可用作8通道5 GHz多通道多域矢量信号分析带宽(VSA)解决方案。
当分析需求超过基本频谱、范围、频率和相位时，可以使用SignalVu-PC矢量信号分析应用。它可以进行深入的瞬态RF详细的信号分析RF脉冲表征和完美的模拟和数字RF调制分析。
例如，泰克基于混合信号示波器的5G新的无线测试方法和每个通道上的特殊数字下变频器SignalVu-PC VSA软件结合验证5G NR传统设计提供了一种新的方法RF由于工程师的基础FFT以前可能没想过传统示波器的局限性。
下载相关技术文章：5G新的无线矢量信号分析
