Xilinx FPGA 配置电路分类

FPGA配置电路可以看成用户设计和硬件电路之间的连接纽带，最终目的是在一定外部条件下，准确快速地实现FPGA系统配置。

买芯片网专注整合全球优质赛灵思代理商现货资源，是国内领先的Altera(英特尔)、Lattice(莱迪思)、Xilinx(赛灵思 AMD)芯片采购服务平台，买芯片网轻松满足您的芯片采购需求.

在FPGA的配置系统中，软件编程由FPGA提供商提供，设计人员要掌握其操作方法，

将配置数据从PC加载到XilinxFPGA芯片的整个配置过程，可分为以下步骤：初始化；清空配置存储器；加载配置数据；CRC错误检查，START-UP

FPGA配置方式灵活多样，根据芯片是否能够自己主动加载配置数据分为主模式、从模式以及JTAG模式。典型的主模式都是加载片外非易失( 断电不丢数据) 性存储器中的配置比特流，配置所需的时钟信号( 称为CCLK) 由FPGA内部产生，且FPGA控制整个配置过程。从模式需要外部的主智能终端( 如处理器、微控制器或者DSP等) 将数据下载到FPGA中，其最大的优点就是FPGA 的配置数据可以放在系统的任何存储部位，包括：Flash、硬盘、网络，甚至在其余处理器的运行代码中。JTAG 模式为调试模式，可将PC 中的比特文件流下载到FPGA中，断电即丢失。此外，目前赛灵思还有基于Internet 的、成熟的可重构逻辑技术System ACE解决方案。

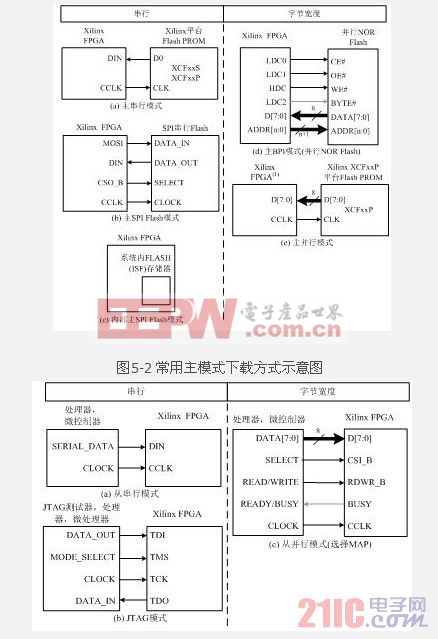

(1) 主模式

在主模式下，FPGA上电后，自动将配置数据从相应的外存储器读入到SRAM中，实现内部结构映射；主模式根据比特流的位宽又可以分为：串行模式( 单比特流) 和并行模式( 字节宽度比特流) 两大类。如：主串行模式、主SPI Flash 串行模式、内部主SPI Flash串行模式、主BPI 并行模式以及主并行模式，。

(2) 从模式

在从模式下，FPGA 作为从属器件，由相应的控制电路或微处理器提供配置所需的时序，实现配置数据的下载。从模式也根据比特流的位宽不同分为串、并模式两类，具体包括：从串行模式、JTAG模式和从并行模式三大类，其概要说明。

(3)JTAG模式

在JTAG模式中，PC和FPGA通信的时钟为JTAG接口的TCLK，数据直接从TDI进入FPGA，完成相应功能的配置。

目前，主流的FPGA芯片都支持各类常用的主、从配置模式以及JTAG，以减少配置电路失配性对整体系统的影响。在主配置模式中，FPGA自己产生时钟，并从外部存储器中加载配置数据，其位宽可以为单比特或者字节；在从模式中，外部的处理器通过同步串行接口，按照比特或字节宽度将配置数据送入FPGA芯片。此外，多片FPGA可以通过JTAG菊花链的形式共享同一块外部存储器，同样一片/ 多片FPGA也可以从多片外部存储器中读取配置数据以及用户自定义数据。
